Att testa en magnetventilspole är ett avgörande steg för att säkerställa korrekt funktion av magnetventiler, som används allmänt i olika branscher och applikationer. Som en magnetventilleverantör förstår jag vikten av att tillhandahålla exakta testmetoder till våra kunder. I det här blogginlägget kommer jag att dela några effektiva sätt att testa en magnetventilspole.
Förstå magnetventilspolen
Innan vi dyker in i testprocessen är det viktigt att förstå vad en magnetventilspole är och hur den fungerar. En magnetventilspole är en elektromagnetisk anordning som omvandlar elektrisk energi till mekanisk energi. När en elektrisk ström passerar genom spolen skapar den ett magnetfält som aktiverar ventilens kolv eller ankar, vilket gör att ventilen öppnas eller stängs.
Visuell inspektion
Det första steget i att testa en magnetventilspole är en visuell inspektion. Kontrollera spolen för synliga tecken på skador, till exempel sprickor, brännskador eller lösa anslutningar. En skadad spole kan leda till fel och kan behöva bytas ut.
- Leta efter fysiska skador: Inspektera spolhuset för sprickor eller pauser. Eventuella skador på bostäderna kan avslöja de inre ledningarna, vilket kan leda till kortslutning eller andra elektriska problem.
- Kontrollera ledningarna: Undersök de ledningar som är anslutna till spolen för tecken på spridning, korrosion eller lösa anslutningar. Lösa eller skadade ledningar kan orsaka intermittent elektrisk kontakt, vilket resulterar i opålitlig ventildrift.
Kontinuitetstestning
Kontinuitetstest är ett enkelt och effektivt sätt att kontrollera om magnetventilspolen har en elektrisk stig. Du kan använda en multimeteruppsättning till motstånds- eller kontinuitetsläget för detta test.
- Ställ in multimetern: Slå på multimetern och ställ in den på lämplig motstånd eller kontinuitet. Om du använder en kontinuitetsinställning kommer multimetern att pipa när det finns en komplett elektrisk väg.
- Anslut sonderna: Anslut multimeterproberna till de två terminalerna i magnetventilspolen. Om spolen fungerar korrekt, bör multimetern visa ett motståndsvärde inom det angivna intervallet för spolen. En avläsning av noll indikerar en kortslutning, medan en oändlig avläsning antyder en öppen krets.
Mäta motståndet
Att mäta motståndet hos magnetventilspolen kan ge värdefull information om dess tillstånd. Motståndsvärdet för en spole bestäms av dess design och det använda materialet.
- Se specifikationsbladet: Se tillverkarens specifikationsblad för magnetventilen för att hitta det förväntade motståndsvärdet. Detta värde kan variera beroende på spolens spänningsgradering, storlek och andra faktorer.
- Jämför det uppmätta värdet: Mät spolens motstånd med en multimeter och jämför det med det förväntade värdet. Om det uppmätta motståndet skiljer sig väsentligt från det angivna värdet kan spolen vara felaktig och bör bytas ut.
Spänningstestning
Spänningstest används för att kontrollera om magnetventilspolen får rätt elektrisk kraft. Du kan använda en multimeteruppsättning till spänningsläget för detta test.
- Ställ in multimetern: Slå på multimetern och ställ in den på lämplig spänningsinställning. Se till att multimetern är inställd på att mäta likström eller växelström, beroende på strömförsörjningen på magnetventilen.
- Anslut sonderna: Anslut multimeterproberna till de två terminalerna i magnetventilspolen medan ventilen är aktiverad. Multimetern ska visa spänningen som appliceras på spolen. Om spänningen är betydligt lägre eller högre än det angivna värdet kan det vara ett problem med strömförsörjningen eller ledningarna.
Funktionell testning
Funktionell testning involverar aktivering av magnetventilspolen för att se om den kan öppna och stänga ventilen ordentligt.
- Tillämpa kraft: Anslut magnetventilspolen på en strömkälla och applicera lämplig spänning. Du bör höra ett klickande ljud när spolen aktiverar ventilens kolv eller ankar.
- Kontrollera ventiloperationen: Observera ventilen för att se om den öppnas och stängs som förväntat. Om ventilen inte fungerar korrekt kan det vara ett problem med spolen, ventilmekanismen eller strömförsörjningen.
Testa olika typer av magnetventiler

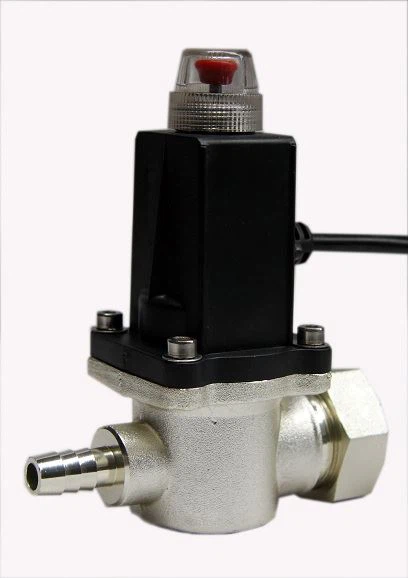

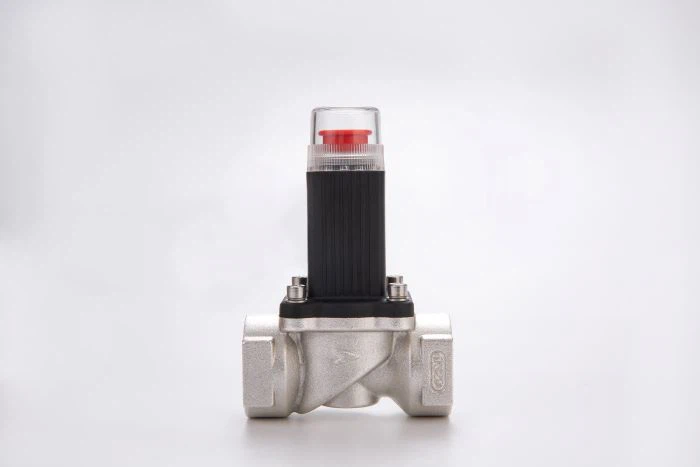

Vi erbjuder ett brett utbud av magnetventiler, inklusiveNormalt öppet hemkök naturgas Stäng av magnetventil,LPG -gascylindergasmagnetventilochHögkvalitativ säkerhetsnivå DC12V Hem Naturgas Solenoid Stäng av ventil. Testmetoderna som beskrivs ovan kan tillämpas på dessa ventiler, men det kan finnas några specifika överväganden.
- Gaskolenventiler: När du testar solenoidventiler är det viktigt att säkerställa att det inte finns några gasläckor. Utför alltid testet i ett väl ventilerat område och följ alla säkerhetsförfaranden.
- DC - drivna ventiler: DC - Drivna magnetventiler kräver en stabil likströmsförsörjning. Se till att strömförsörjningsspänningen ligger inom det angivna intervallet för ventilen.
Felsökning
Om magnetventilspolen misslyckas med något av testerna finns det flera möjliga orsaker och lösningar.
- Spolfel: Om spolen har en kortslutning eller en öppen krets, måste den bytas ut. Se till att välja en ersättningspole med samma specifikationer som originalet.
- Ledningsproblem: Kontrollera ledningarna för lösa anslutningar, fläckade ledningar eller skadad isolering. Reparera eller byt ut ledningarna vid behov.
- Strömförsörjningsproblem: Om spänningen som appliceras på spolen är felaktig, kontrollera strömförsörjningen. Se till att strömkällan tillhandahåller rätt spänning och att det inte finns några problem med den elektriska kretsen.
Betydelsen av regelbunden testning
Regelbunden testning av magnetventilspolar är avgörande för att upprätthålla tillförlitligheten och säkerheten för dina system. Felaktiga magnetventiler kan leda till läckor, fel och till och med säkerhetsrisker. Genom att testa spolarna regelbundet kan du upptäcka och hantera potentiella problem innan de orsakar betydande skador.
Slutsats
Testning av en magnetventilspole är en enkel process som kan hjälpa till att säkerställa korrekt funktion av dina magnetventiler. Genom att följa stegen som beskrivs i detta blogginlägg kan du effektivt testa spolen för kontinuitet, motstånd, spänning och funktionalitet. Som magnetventilleverantör är vi engagerade i att tillhandahålla produkter av hög kvalitet och omfattande stöd till våra kunder. Om du har några frågor om att testa magnetventilspolar eller behöver hjälp med att välja rätt magnetventil för din applikation, tveka inte att kontakta oss för upphandling och ytterligare diskussioner.
Referenser
- "Handbook of Solenoid Valve Technology"
- Tillverkarens dokumentation för magnetventiler
